五金轉軸 的作用

軸在WWW.17C日常生活上很普及，如門軸、鉸鏈或者隨身聽之掀蓋機構，甚至複印機之蓋子與本體連接處。

轉軸可分為無扭力及扭力式

所謂無扭力式，如儲物箱之鉸鏈等作用時，不需花費太大力氣既可打開。優點為製作簡單;缺點為無法保持固定在某一角度。

所謂扭力式，可隨時讓活動件，保持在一固定角度，諸如筆記本電腦及液晶顯示器之畫麵，讓使用者能輕易的調整最適當之角度又能長時間保持角度固定。

扭力式轉軸依結構設計可區分

一字型HINGE

原理:利用軸孔緊配合的原理，而產生的扭力值

優點:使用空間小、生產速度快

缺點:使用低扭力產品、生產良率低、扭力壽命不穩定

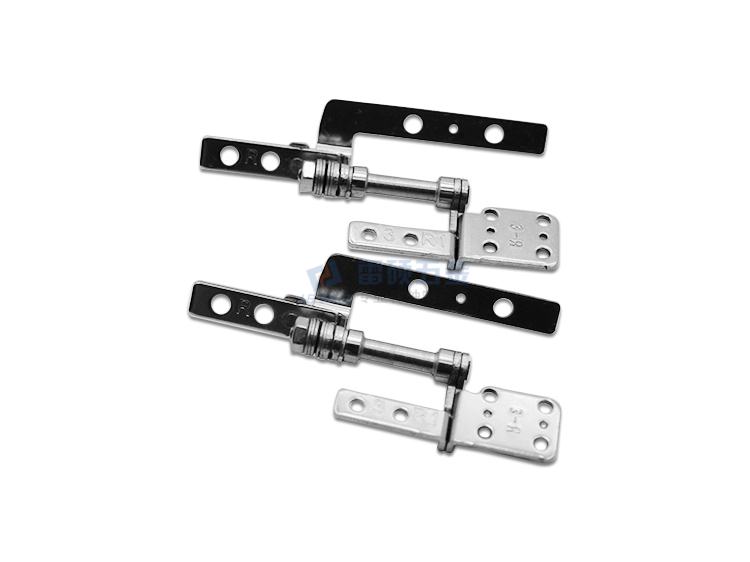

L型HINGE

原理:利用墊片迫緊以及磨擦的原理，而產生的扭力值

優點:扭力值可任意變化調整、扭力壽命穩定、產品多樣 化、生產良率高

缺點:使用空間大、生產速度慢

L型HINGE結構零件介紹

軸心Shaft

墊片Washer

螺母Nut

彈簧Spring

其他Other

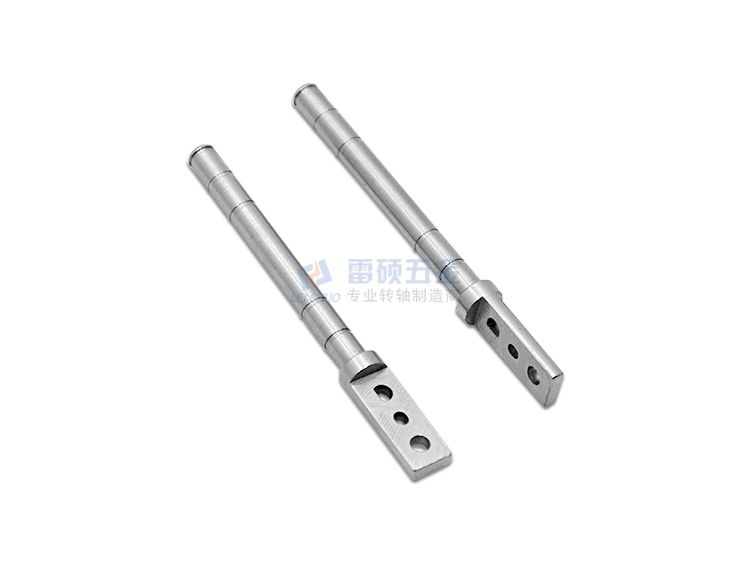

軸心Shaft

作用:作為連接固定件與活動件的樞扭

材質:SUM24(JIS標準)，俗稱易削鋼

特性:表麵含碳量不高，材質添加硫易切削

後加工處理:a)熱處理增加硬度，硬度HV400~450

b)震動研磨去毛刺

c)電鍍種類:一般鎳、藍白鋅、黑鋅

*附注

熱處理種類:

氣體滲氮處理:屬於表麵硬度處理，硬化層深度大約 為0.005mm

表麵滲碳處理:硬化層深度大約為0.25mm

墊片Washer

類型:碟型墊片=迫緊後，產生迫緊力

儲油墊片=儲存潤滑油

平墊片=與儲油墊片搭配摩擦

材質:SK7(中碳工具鋼)、SUS304(不鏽鋼)

特性:SK7經過熱處理後會有彈性，且耐磨性好

後加工處理:a)SK7需熱處理增加硬度，硬度HRC42~45

b)震動研磨去毛刺

c)電鍍種類:一般鎳

尼龍螺母NylonNut

作用:鎖附緊固件，並防止鬆動

材質:SEA/1010，一般稱之為軟鋼

特性:含碳量低，方便鍛造

後加工處理:a)無需熱處理

P.S>一般有熱處理之螺母，適用於汽車上

b)電鍍種類:藍白鋅、黑鋅

彈簧Spring

作用:增加轉軸在正轉與反轉時的扭力差

材質:彈簧鋼，主要使用琴鋼線和黑鋼線兩種

琴鋼線=合金鋼的一種

黑鋼線=碳鋼的一種，可分50C、60C、80C

P.S>琴鋼線的價格比較:

西德>日本>台灣>大陸>韓國

後加工處理:a)熱處理增加彈簧的剛性

b)電鍍種類:一般鎳、五彩

其他Other

嫌氣性強力封著劑

一般用於螺母鎖附緊固之後，為確保螺母鬆動，故點入封著劑做為保障，其滲透力強。

潤滑油

一般使用於墊片摩擦麵，其主成分為多種航天用合成油，依照比例調配而成;耐高低溫性良好。
